電源低壓電浪涌保護器(箱式)AHXHSPD/400
本產品適用于220/380 V配電系統的防雷。防雷箱具有空開外部分離裝置，配置有工作指示、故障指示和雷擊記數器等功能;采用溫控斷路技術，內置過流保護電路，能徹底避免火險。具有殘壓極低、響應速度快、通流容量大、壽命長;
關鍵詞：
電源
所屬分類：
詳細描述
產品介紹
本產品適用于220/380 V配電系統的防雷。防雷箱具有空開外部分離裝置，配置有工作指示、故障指示和雷擊記數器等功能;采用溫控斷路技術，內置過流保護電路，能徹底避免火險。具有殘壓極低、響應速度快、通流容量大、壽命長;
品種齊全、維護簡單等諸多優點。采用3+1保護模式、多種不同工作電壓等級和雷電通流容量的產品，并可根據用戶需要，特制生產。8/20 μs承受放電電流Imax可達80- 160KA每線。
產品特點
●可選配帶雷電計數器.準確記錄雷擊次數。
●狀態指示燈,指示防雷箱工作狀態。
●通流容量大，殘壓低，ns級響應速度。
●實現差模、共模全方位保護。
●內部設有溫控、限流電路,徹底避免火災發生。

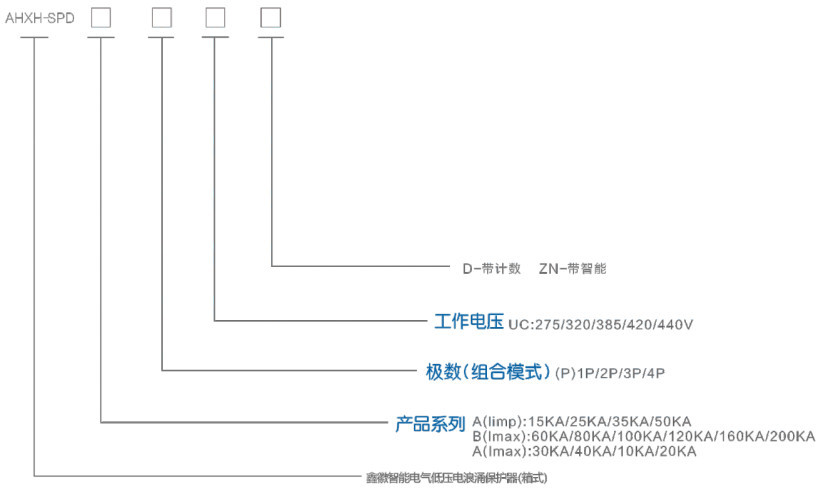

型號含義
技術參數
| 參數型號 | AHXHSPD | AH1XHSPD | AHXHSPD | AHXHSPD | AHXHSPD | AHXHSPD | AHXHSPD | AHXHSPD |
| 額定工作電壓Uc(V~) | 220V/380V | |||||||
| 持續工作電壓Uc(V~) | 385V/420V | |||||||
| 電壓保護水平Up(V~)kV | ≤3.5 | 3.0 | ≤2.8 | ≤2.5 | ≤2.3 | ≤2.0 | ≤1.8 | ≤1.5 |
| 放電電流Imax(8/ 20 μs)kA | 200 | 160 | 120 | 100 | 80 | 60 | 40 | 20 |
| 標稱放電電流In(8/ 20 μs)kA | 120 | 100 | 80 | 60 | 40 | 30 | 20 | 10 |
| 響應時間ns | <25 | |||||||
| 接入導線最小截面積LN(mm2) | 25、35 | 16、25 | ||||||
| 接入接地線最小截面積PE(mm2) | 35 | 25,35 | 25,35 | 25,35 | 16,25 | 16,25 | 16,25 | 16,25 |
| 前置過流保護裝置SCB | 200/150/120/100/80/60/40/20 T2級 | |||||||
| 通信、報警線載面積(mm2 ) | 1.5 | |||||||
| 工作環境℃ | -40℃~+85℃ | |||||||
| 相對濕度(25℃) | ≤95% | |||||||
| 安裝 | 標準導軌道35mm | |||||||
| 外殼材料 | 玻璃纖維增強塑料 | |||||||

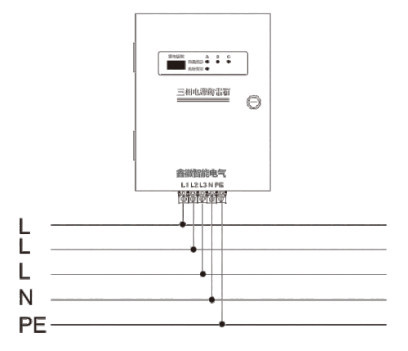

接線方式

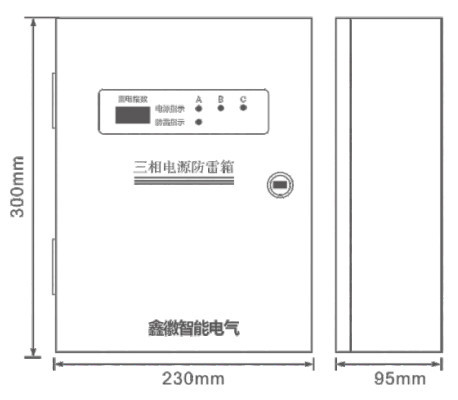

規格尺寸
