一.概述

　　我國3~35kv系統存在如下幾種過電壓:斷路器開閉動作過程產生的操作過電壓。單相接地時產生的弧光過電壓和雷擊時產生的大氣過電壓等。目前尚無針對這些過電壓的完整保護方案。 經常會發生電統放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中裝設的過電壓保護類產品的性能有關系外，系統本身的復雜性對過電壓有著 重要的影響。對于不同的系統，使用過電壓保護類產品時需考慮系統輸電線路的類型、輸配電線 路的網絡結構、負載的性質和系統的接地方式等等。

　　針對如此復雜的系統，難以孤立的使用某種或某幾種過電壓保護產品來全面抑制各類型的系統過電壓，如避雷器、組合式過電壓保護器、消弧線圈及各種原理的消弧裝置以及PT消貨器等。 盡管在這些系統中裝設各種過電壓保護產品,但產品保護特性不能很好的匹配。而無法徹底有效地抑制系統過電壓，同一系統中裝設不同廠家的過電壓保護產品更是如此。

　　針對目前中低壓系統過電壓防治的狀況，我公司研制生產了系統過過電壓抑制保護裝置(簡稱抑制柜，型號AHXHZN-YZ)，該柜可逆補系統中過電壓保護元件及裝置的不足，提升了系統的過電壓保護水平。 AHXHZN-YZ過電壓抑制/聚優柜用于3~35kv三相非直接接地電力系統中，對各類過電壓進行限制，以提高該類電網運行的安全性及供電的可靠性。

二、適用范圍

　　過電壓抑制保護裝置適用于發電廠、變電站和用電企業的3~35kv電力系統，可替代傳統電壓互感器柜和避雷器柜。

三、工作原理

　　過電壓抑制保護裝置采用本公司研制的專用大容量過電壓吸收器，能夠抑制過電壓尖峰，該過電壓吸收器采用大容量氧化鋅閥片，能夠大大降低低殘壓值，并且能夠吸收系統過電壓時產生的大量能量，消除系統過電壓保護死區。

　　過電壓監控單元裝置是我公司獨立研發的互感器保護裝置，此裝置采用雙CPU設計，主CPU采用32位將微機技術用于電網消譜，利用計算機快速、準確的數據處理能力實現傅立葉分析，其選頻準確。通過對PT三相電壓及開三角電壓的采集，對電網諧振時的種種頻率成分能快速分析、準確地辨出；單相接地、電網諧振,根據不同頻率，控制器發出不同的指令使不同的消諧電路投入，實現快速消諧，經實際運行證明本裝置對連續振均判斷準確，動作迅速，較完善地解決了電力系統中電網的諧振問題。并能存儲記錄諧振狀態瞬時的各種技術參數，便于事故分析。可廣泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。通訊采用RS-485和CAN總線，組網經濟、方便,可直接與監控或保護管理機聯 網通訊。

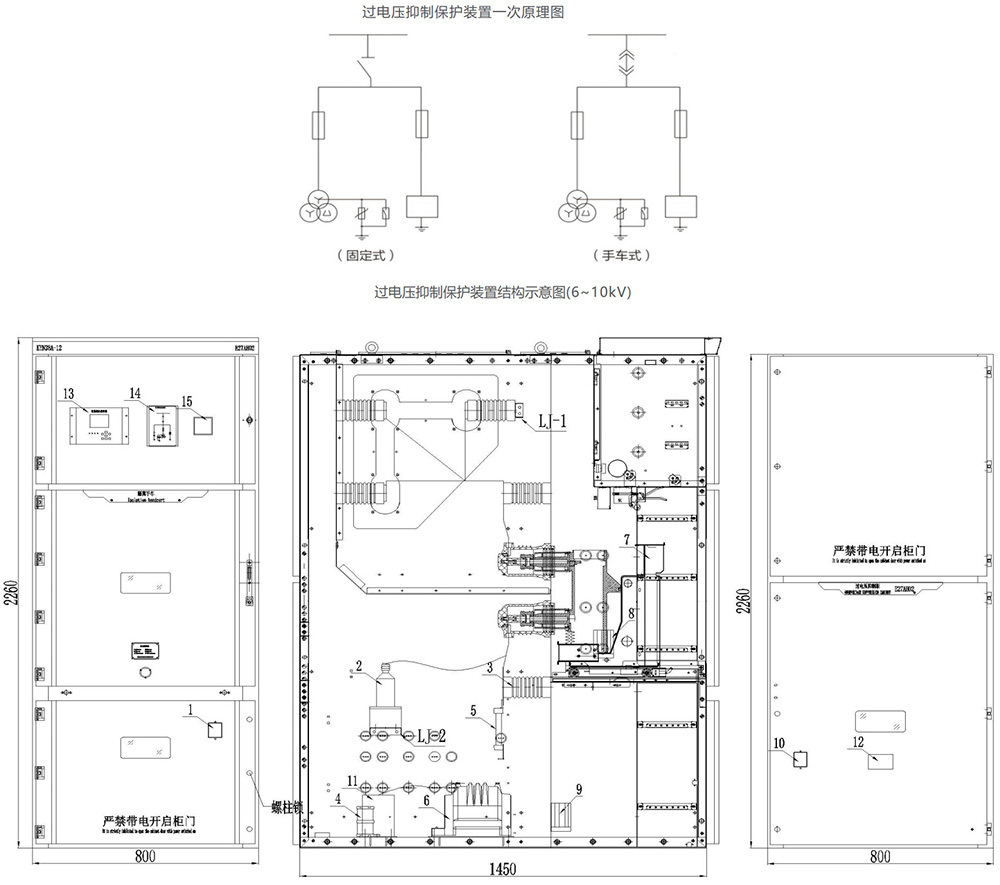

四、裝置的一次原理圖和結構圖:

　　說明:

　　1、前門電磁鎖 2、過電壓保護器 3、高壓帶電傳感器 4、一次消諧 5、高壓熔斷器 6、電壓互感器 7、隔離手車 8、手車室加熱器 9、電纜室加熱器 10、后門電磁鎖 11、智能監測模塊單元 12、照明燈 13、綜合智能控制裝置 14、開關狀態顯示儀 15、數顯表

五、過電壓監控單元裝置主要功能

　　● 本裝置對0~ 300hz的諧振可準確判斷，快速投入相應的消諧元件;

　　● 可測量顯示電壓互感器各種參數:

　　● 準確記錄異常狀態下的各種參數:

　　● 對電壓互感器個各種異常狀態可準確判斷并告警(過壓、按地、低壓、PT短線諧振)可選擇通過信號輸出接點;

　　● 電源異常輸出信號接地:

　　● 各種異常輸出信號接點:

　　● 具備后臺對時功能,與用戶微機監控系統實現數據遠距離傳送。

六、產品特點

　　本產品是根據用戶系統需求，提供全面的過電壓保護方案。因此在產品的設計時，用戶需提供詳盡的系統結構和參數。

　　其特點為:

　　● 該過電壓抑制保護裝置需根據不同的系統參數進行設計生產;

　　● 消除系統過電壓保護死區;

　　● 吸收系統過電壓能量大;

　　●  取代PT柜，具有過電壓、低電壓、失壓等保護功能，性?xún)r(jià)比高;

　　● 系統單相接地故障消除時，可以有效地限制通過PT的沖擊充電電流，保護PT和熔斷器不被燒毀;

　　● 裝置適用范圍廣泛，投運方便。

七、產品型號及技術參數
