一、產品概述

　　AHXHZN- X消弧消諧及過電壓保護裝置(以下簡稱消弧柜)適用于3 - 35KV中性點不接地電力系統中,用來對各類過電壓的限制,以提高電網運行的安全性和供電可靠性。

　　該裝置可取代傳統電壓互感器柜和避雷器柜。該裝置設備簡單，體積小、安裝調試方便。可廣泛應用于電力、石油。石化化工、冶金。煤炭、水泥等行業企業。

二、消弧柜的工作原理

　　數碼控制器正常運行時檢測電壓互感器提供的電壓信號。一旦系統出現故障.則電壓互感器輔助二次的開口三角電壓會立即發生突變。數碼控制器根據電壓互感器輔助二次的開口三角電壓是否超過給定值來判斷系統是正常運行還是故障狀態。

　　系統出現故障后,數碼控制器立即啟動中斷進行數據處理。根據電壓互感器二次電壓的變化判斷是接地故障還是PT所線故障并根據故障相電壓的變化判斷是金屬性故障還是弧光接地故障。

　　當系統發生單相弧光接地故障時故障相真空接觸器合閘將故障相直接接地，接地電弧由于電弧兩端的弧壓被立即強迫降到零而無法繼續維持，流過故障點的工頻電弧電流和高頻電弧電流隨之被熄滅。

　　選配加裝小電流選線裝置的工作原理在接地電弧熄滅的前后，非故障線路零序的大小和方向基本不變.而故障線路的序電流由全系統的接地電容電流變?yōu)楸揪€路的對地電容電流方向變化18000 ,只有故障線路的零序電流在電弧想滅前后的變化量很大利用很大增量法原理設計的小電流選線裝置,克服了常規選裝置在弧光接地時選線不準甚至選線失效的問題.而且不受消弧線圈的影響。

三、消弧柜的適用范圍

　　消弧柜適用于3- 35kV中壓電力系統:

　　消弧柜適用于中性點不接地。中性點經消弧線圈接地的電力系統

　　消弧柜適用于電纜線路為主的電網,電纜與架空線路的混合電網以及架空線路為主的電網。

四、消弧柜的特點

　　消弧柜動作速度快，大大緒短單相接地電弧的持續時間:消弧柜動作后可立即想滅電弧光接地過電壓:消弧柜動作后，允許電容電流連續通過至少2小時以上,用戶可以在完成轉移負荷的倒閘操作之后再處理故障線路;

　　消弧柜的保護功能不受電網規模和運行方式的影響:

　　消弧柜具有較高功能的性價比

　　加裝小電流選線裝置的數碼消弧柜利用電弧熄滅前后故障線路零序電流突變量的特點進行選線可大大提高選線準確率。

五、消弧柜的基本功能

　　消弧柜消弧功能:當系統發生單相弧光接地故障時，能在40ms內投入故障相的真空接觸器故科新受電力2.發電機出線PT障相電壓降到零故障點的電弧隨之熄滅,數碼消弧柜發出動作信號。若用于架空線路可設定經4- 5ms真空接觸器自動斷開.如為瞬時性故障則系統恢復正常運行;如為永久性故障,真空接觸器再次投入并不再斷開，起到永久限制過電壓的作用。對于此種用途訂貨時需作說明。當系統故障線路切除后，需人工通過復位按鈕或遠方控制使數碼消弧柜自動恢復正常狀態。

　　高壓限流培斷器功能：由于各種原因造成的數碼消弧柜動作后通過數碼消弧柜兩相接地短路時,FU在1 -2ms內將數碼消弧柜內的接地點快速切除防止發生兩相短路的后果不會影響系統正常運行。

　　金屬接地和PT斷線報警功能:當系統發生單相金屬性接地時數碼消弧柜發出金屬性接地報警信號,并顯示故障相別。當電壓互感器熔斷器焙斷時數碼消弧柜發出PT斷線報警信號,并顯示故障相別。

　　過電壓保護功能:當系統發生內部過電壓和大氣過電壓，由大容量過電壓保護器將過電壓限制到設備絕緣允許的水平。系統發生單相弧光接地故障時,數碼消弧柜動作后可將非故障相的弧光接地過電壓限制到線電壓的安全水平。

　　PT柜功能:消弧柜中的電壓互感器可以向其他指示儀表和繼電保護裝置等提供二次電壓信號。數據遠傳功能:消弧柜配置了485接口,可以通過總線實現數據遠傳。

　　事故迫憶功能：消弧柜可記錄20次故障事件發生的時間、裝置動作狀態和相關事故參數。數碼消弧柜的可選配功能消諧功能:系統發生弧光接地后，消弧柜動作將故障相對地電容短接,改變系統參數可以在一定程度上破壞諧振條件。數碼消弧柜還可以加裝一次消諧、二次微機消諧裝置,以限制諧振過電壓。

　　加裝選線功能：消弧柜可以配置本公司專門設計的基于增量法特性原理的小電流選線裝置KSM-S,實現自動選線功能。利用電弧熄滅前后只有故障線路零序電流變化量原理來判斷故障線路，可以克服常規選裝置光在的不足使弧光接地時的選線準確率大大提高。

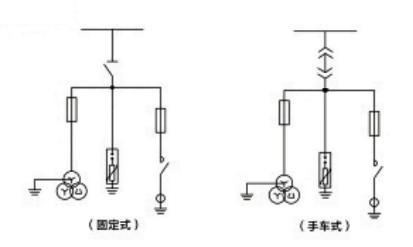

六、裝置的一次原理接線圖

七、消弧柜的主要部件及其作用

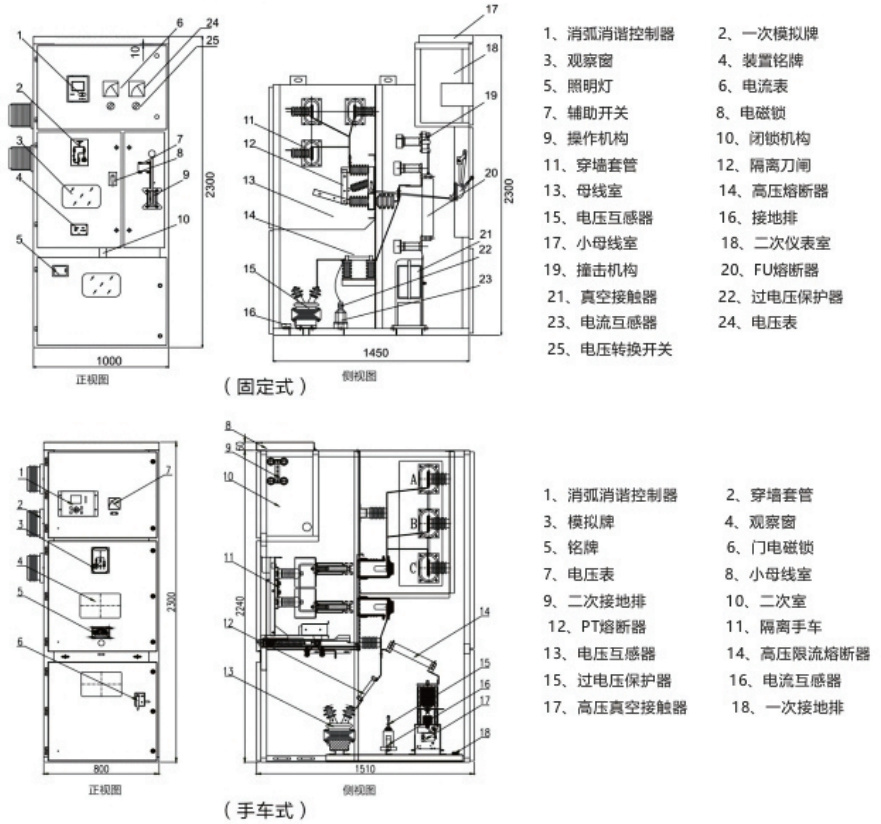

　　消弧柜為固定式或隔離手車式開關柜外型尺寸可根據用戶要求加工消弧柜結構如裝置結構圖所示。

　　1.電壓互感器PT: PT為數碼控制器DK提供被保護系統的二次電壓和輔助二次電壓信號.

　　2.數碼微機控制器:根據電壓互感器提供的信號，判斷故障類別(PT斷線，金屬接地、弧相別,向控制室或上位機發出故障信號,當發生弧光接地時快速型可在26ms內，標準型可在60ms向故障相真空接觸器發出動作命令.

　　3.交流真空接觸器ZJ: ZJ在接到DK的動作命令后立即完成合閘動作,使弧光接地故障快速轉化為金屬性接地。

　　4.大容量三相組合式過電壓保護器將相對地和相與相之間的各種過電壓限制在設備絕緣允許的范圍以內。

　　5.高壓隔離開關GN: GN用來控制消弧柜的投運和退出，在消弧柜需要檢修或調試時，與系統隔離并形成明顯的斷開點。

　　6.高壓限流熔斷器FU:當消弧柜動作后由于其他各種原因接地導致通過消弧柜兩相接地線路,FU可在1 -2ms之內快速將數碼消弧柜退出,避免造成兩相短路的后果。

　　7.電流互感器LH和接地電流表在消弧柜動作后,通過接地電流表可較準確地讀出系統的單相接地電容電流。

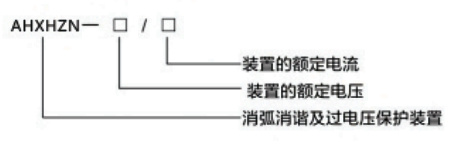

八消弧柜的型號及主要技術參數

　　2、裝置的主要技術參數

　　額定電壓: 3、6. 10、20、 35kV

　　額定電流: 20. 50、63、80、100、125A

九、消弧柜的外形結構

十、消弧柜的使用條件

　　環境溫度:-30°C-+60°C

　　大氣壓力:80-110kPa

　　空氣相對溫度:90%(25℃).50%(40°C)

　　海拔高度:2500m,特殊用戶要求可4000m.

　　安裝地點應具有防御風、雨沙和防塵設施。

　　使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞絕緣的導電介質或氣體不允許環境充滿蒸氣及含有較嚴重霉菌存在。
