一、概述
我國3-35kV系統中存在各種復雜的設備，運行過程中會產生各種過電壓及諧波。過電壓包括操作過電壓、弧光過電壓、大氣過電壓等。輸配電系統中主要是非線性負載產生諧波，如UPS.開關電源、整流器、變頻器、逆變器等產品。變壓器鐵芯的飽和，磁化曲線的非線性，加上設計變壓器時考慮經濟性，其工作磁密選擇在磁化曲線的近飽和段上。這樣就使得磁化電流成尖頂波形因而含有奇次諧波。它的大小與磁路的結構形式、鐵芯的飽和程度有關。鐵芯的飽和程度越高變壓器工作點偏離線性越遠，諧波電流也就越大，其中三次諧波可達額定電流0.5%。
目前尚無針對這些情況的完整保護預防方案，經常會發生電纜放炮、電動機絕緣擊穿、避雷器爆炸、諧波污染造成的電氣設備發熱和電壓互感器燒毀等事故。此類事故發生的原因除了與系統中裝設的過電壓保護類產品性能有關外，包括各類諧波的預防，系統本身的復雜性也對也對過電壓有著重要影響。
面對如此復雜的系統，難以獨立的使用某種或者某幾種保護產品來全面抑制各類系統問題。盡管系統中裝設了如避雷器、組合式過電壓保護器、消弧線圈及各種原理的消弧裝置，但因產品保護特性不能良好匹配，因為無法徹底有效地抑制系統中發生的這些問題。
針對目前中低壓系統過電壓防治的現狀，我公司研制生產了智能限諧殘壓保護裝置( AHXHZN-MBX)。此產品是我公司新推出的智能化、綜合化、平臺化的產品。將以往分散監測獨立運行的產品通過集成與模塊化組合成- -個系統化平臺，實現監測、診斷、預警一體化。本產品可以大限度限制過電壓，也可實時監測諧波水平，消除0-300HZ全頻段諧振。本產品可以廣泛用于供配電系統，全方位保護系統安全。
產品利用ARM的大容量和先進的事件處理能力和DSP的高速數字處理能力給產品帶來超凡處理速度和準確的判斷能力，產品人機交互界面采用當下高端工業級TFT彩屏，全中文操作簡單，達到即看即理解即會操作的效果。

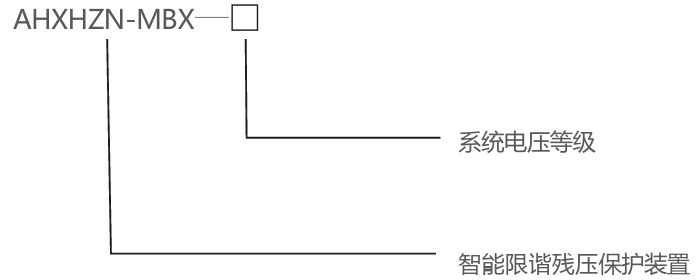

二、裝置的型號參數
系統額定電壓(kV):3.6. 10(12). 20(24). 35
該裝置適用于發電、變電和用電企業的3 ~ 35kV的電力系統，并可替代電壓互感器柜、專用避雷器柜。
三、產品特點
在系統運行中產生過電壓時該產品中的殘壓吸收抑制裝置，能夠在過電壓上升前沿具有效的抑制過電壓尖峰，并能夠耐受過電壓產生的超大能量，可以全面消除系統過電壓保護的死區;能夠快速有效的降低系統殘壓值，當系統過電壓產生時，不會因超量吸收能量而引發爆炸事故。
產品中的電壓監測智能控制器，具有信號追蹤記憶功能，實時對系統的相電壓，限電壓的監測并實時顯示。通過對電壓互感器(PT)二次電壓信號采集，對系統的諧波含量監測分析，并實時顯示諧波的畸變率，一但發生PT斷線、過壓、欠壓、低電壓、諧振等現象，電壓監測智能控制裝置利用CPU、DSP技術高速運算及重復的數據處理能力，及時準確的對系統監測分析，及時顯示故障及故障類別，并利用強大的運算能力快速實現液晶顯示，或遠程通迅及全面數據保護。

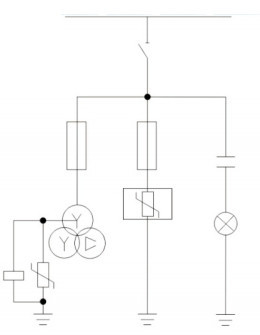

四、產品一次原理圖
運行環境溫度：-20℃~+50℃;
儲存環境溫度：-25℃~+70℃;
濕度：90%(25℃),50%(40℃);
海拔：<2000M(常規),更高海拔需特制;
大氣壓力：80~110KPa;
安裝地點：具有防風、防雨、防沙、防塵設施。
使用環境中不得有爆炸危險、腐蝕性、破壞絕緣的介質或氣體。
五、技術參數
| 額定電壓 | kV | 7.2 | 12 | 24 | 40.5 |
| 額定絕緣工頻耐受電壓 | kV | 23 | 42 | 55 | 95 |
| 雷電沖擊耐受電壓 | kV | 60 | 75 | 125 | 185 |
| 額定電流 | A | 400 | 630 | 1250 | 1600 |
| 額定頻率 | HZ | 50 | 60 | ||
| 整柜2ms方波電流 | A | 600 800 1200 2400 3200 | |||
| 裝置電源 | AC/DC | AC/DC220V AC/DC110V | |||
| 通訊接口 | RS232/485 | ||||
| 通訊協議 | modbus | ||||
| 防護等級 | IP4X | ||||
| 環境溫度 | -40-60℃ | ||||
| 海拔高度 | 2000米及以下 | ||||
六、產品結構示意圖
說明
1、前門電磁鎖 2、過電壓保護器 3、高壓帶電傳感器 4、一次消諧 5、高壓熔斷器 6、電壓互感器 7、隔離手車 8、手車室加熱器 9、電纜室加熱器 10、后門電磁鎖 11、智能監測模塊單元 12、照明燈 13、綜合智能控制裝置 14、開關狀態顯示儀 15、數顯表
七、應用系統圖
