電力運行多相電能質量分析裝置AHXHZN-DN

A級電能質量監測:諧波和間諧波、電壓偏差、頻率偏差、不平衡度、波動和閃變、暫態和瞬態擾動、統計功能

關鍵詞：

電浪

所屬分類：

咨詢：

詳細描述

產品應用

　　◆電能質量的連續監測

　　◆諧波問題的分析

　　◆能源供應應用問題的故障分析

　　◆客戶和監管部門門需要電能質量記錄

　　◆暫降源的定位

　　◆暫態擾動定位

主要功能

　　◆A級電能質量監測:諧波和間諧波、電壓偏差、頻率偏差、不平衡度、波動和閃變、暫態和瞬態擾動、統計功能

　　◆0.2S級電能精度: 全波、基波、分次諧波電能

　　◆高分辨率故障錄波:支持1024點/周波，瞬態擾動識別可達到20微秒

　　◆故障診斷定位:支持暫降源、諧波源、閃變源、不對稱源定位，以及供電電源故障類型判斷

　　◆全電量計量

產品亮點

產品優勢

　　◆針對380V~35kV電壓等級范圍內的工業和建筑項目優點突出

　　◆高密度采樣頻率，能記錄瞬態、暫態的電壓擾動，適合各類用戶需求

　　◆大容量存儲功能動態記錄每次事件的發生

　　◆A級諧波含量測量功能，諧波測量次數和準確度更高

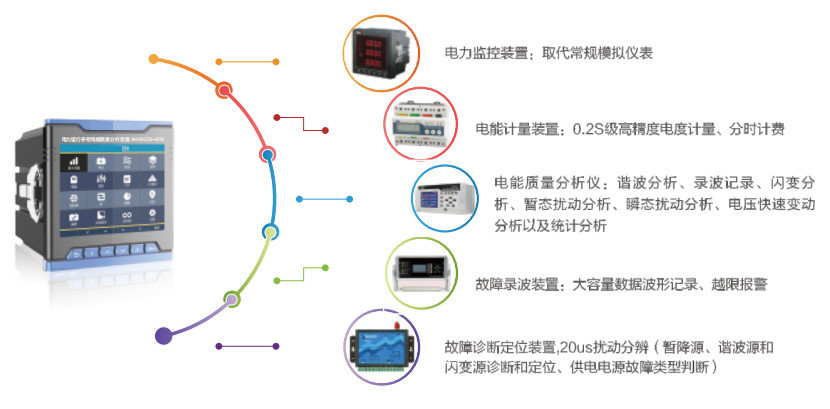

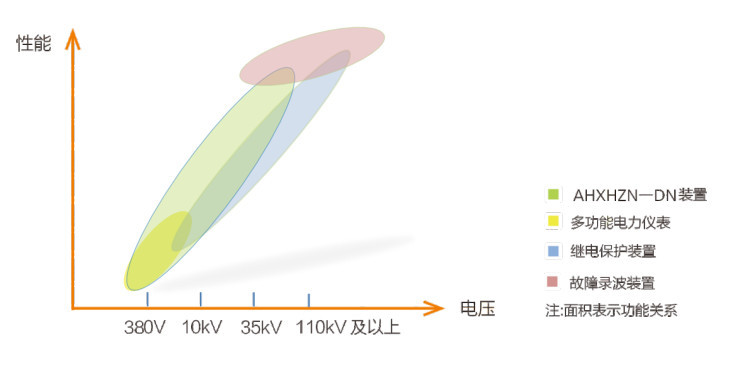

　　◆功能優勢明顯，-臺裝置相當于多功能電表+電能表+電能質量分析儀+故障錄波器

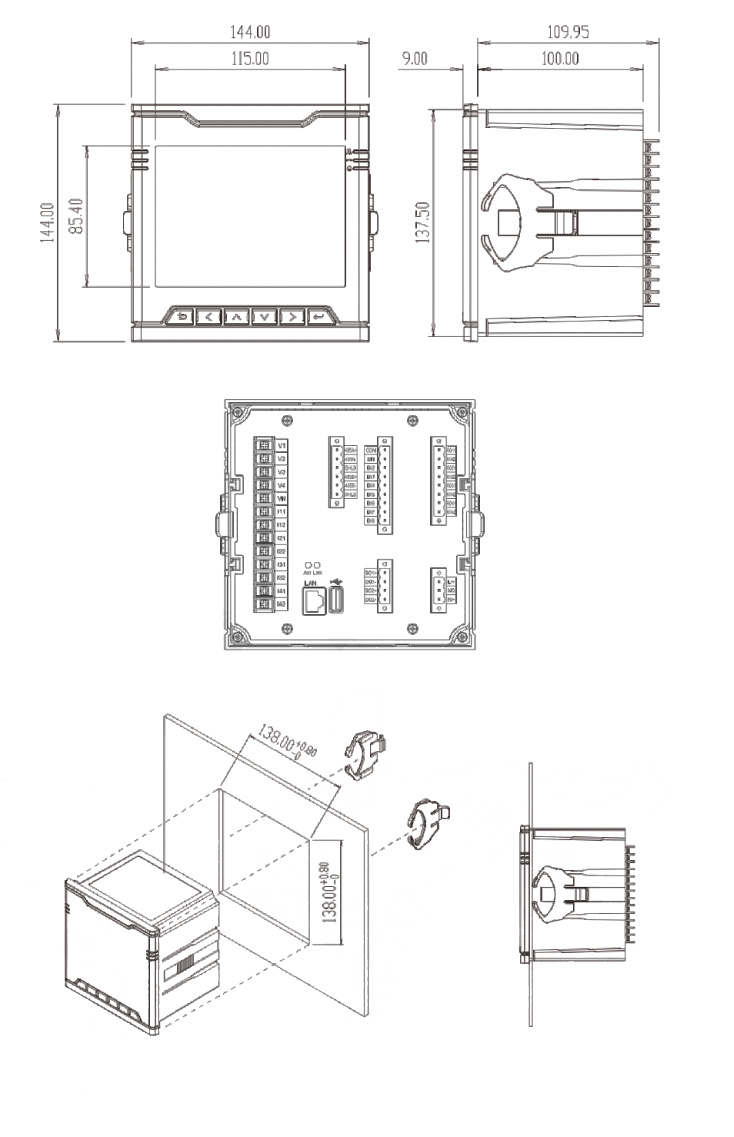

技術參數

工作電源
額定電壓	AC 85-265V, DC 100-300V
功率消耗	<10W

交流輸入
輸入電壓	額定電壓	0-400V (400VLN//690VLL)
	過載能力	2Un,連續工作；4Un,允許1s
	功率消耗	<0.1VA/相
輸入電流	額定電流	5A、1A
	過載能力	4ln,連續工作；10ln,允許1s
	功率消耗	<0.5VA/相@5A、<0.1VA/@1A

工作環境
工作溫度	-20℃~ +60℃
貯存溫度	-40℃~+85℃
相對濕度	5%~95% （無冷凝或結冰）
大氣壓力	70kPa~110kPa

電氣絕緣性能
介質強度	2kV工頻電壓，1分鐘(GB/T 14598 )
絕緣電阻	大于50MΩ ( GB/T 14598)
沖擊電壓	6kV, 1.2/50μs (GB/T 14598 )

輸入輸出
DI	8路，交直流220V ± 25%或者外部無源（提供24VDC內部激勵）
RO1~RO4	電磁繼電器；觸點容置：AC 220V/5A,DC30V/5A, L/R=20ms
DO1-DO2	耐受電壓30VDC,耐受限流50mA

精度指標
電壓/電流	±0.1%	諧波	A級
有功功率	±0.2%	電壓不平衡率	±0.1%
有功電能	0.2S 級	電流不平衡率	±0.1%
無功電能	2級	電壓偏差	±0.1%
功率因數	±0.5%	頻率偏差	±0.01 Hz
頻率	± 0.01Hz	閃變	±5%

電磁兼容性能
靜電放可抗擾度	IV級 GB" 17626.2 IEC 6100-4-2
射頻電磁場輻射抗擾度	III級 GB/T 17626.3 EC 6100-4-3
電快速瞬變脈沖群抗擾度	IV級 GB/T 17626.4 IEC 6100-4-4
浪涌抗擾度	IV級 GB/T 17626.5 IEC 6100-4-5
工頻磁場抗擾度	IV級 GB/T 17626.8 IEC 6100-4-8

通訊口
RS-485通信口	2個,2400~38400bps,Modbus RTU規約
以太網口	1個，Modbus TCP/IEC 61850(可選)

機械性能
振動響應	I級(GBfT 11287)
振動耐久	I級(GB/T 11287)
沖擊響應/耐久	I級(GB/T 14537)
碰撞響應	I級(GB/T 14537)

功能概述

基本性能		功能簡介
電能質量分析與定位	波形采樣率	1024點/周波
	諧波	2~63次諧波幅值、含有率、相角；諧波總畸變率、奇偶次諧波總畸變率
	間諧波	2~63次間諧波幅值、含有率；間諧波總畸變率
	電壓暫升/暫降/中斷	觸發波形記錄、RO/DO動作；記錄暫態的起動、結束、持續時間以及殘余電壓值
	瞬變捕捉	捕捉短達20μs子周波瞬變、觸發RO/DO出口、波形記錄、記錄每次電壓瞬變發生時刻
	不平衡度測量	電壓、電流負序不平衡和零序不平衡度
	電壓快速變動	可觸發DO/RO出口、波形記錄
	電壓閃變分析	計算長時間閃變Plt和短時間Pst
測量通道	電壓通道數	4
測量通道	電流通道數	4
全電參量測量	相電壓、線電壓	三相電壓/線電壓及平均值、相角，更新時間：1s、0.5周波
	電流	三相及平均值、相角，更新時間：1s、1周波
	有功、無功、視在功率、功率因數	三相及總和，更新時間：1s、1周波
	頻率	50/60HZ,更新時間：1s、1周波
電能計量	電能	正反向有功、無功電能，視在電能；正反向基波有功、無功電能
	諧波電能	2~31次正向有功、無功諧波電能，反向有功/無功諧波電能
	歷史電能	存儲最近30天和最近12個月的歷史電能數據記錄
	復費率電能	4費率，8時段，2時區
需量測量	實時需量	具有固窗需量與滑窗需量記錄值包括：三相電流，總有功功率，總無功功率，總視在功率，提供實時需量和預測需量，需量個數值及發生時間，后期支持DI同步需量
需量測量	預測需量	根據當前實時需量值，預測下一個需量周期的需量值。
數據和事件記錄	內存容量	8G
	數值記錄	本月及上月最大、最小值及發生時間
	SOE事件記錄	1024條，時間分辨率1ms
	PQ事件記錄	1024條，時間分辨率1ms
	波形記錄	獨立設置兩組：錄波模式1:1024點/周波@50周波；2:51掠/周波@10涸波；3: 256點/周波@20囑波；4： 128點 /周波@400周波；5: 64點/周波@800周波；6: 32點/周波@1600周波；7: 16點/周波@3200周波，故障前周波數可設置
	故障錄波/手動錄波	共256條，可以為故障事件觸發或通信觸發
	ITIC曲線	統計暫態電能質量事件（暫升、暫降、中斷）發生的次數以及在ITIC曲線上的分布情況
	統計功能	符合歐盟的AHXHZN-D電能質量標準，統計如電壓、頻率、諧波、閃變、偏差、不平衡度及電壓擾動的合格率信息等各項電能質量指標
	標記功能	對電壓暫降、暫升、中斷等暫態事件發生器件的數據進行標記，由用戶決定是否統計
	統計定時記錄功能	對實時測量值的統計進行記錄，報告時間、間隔時間可設。記錄存儲格式為PQDIF格式，存儲空間1G
	實時波形	在裝置界面上顯示三相電流、電壓、中性線電流、中性線電壓的2個周期的實時波形
	FTP功能	裝置提供FTP下載功能。連接裝置IP地址，端口號21,即可下載
I/O配置	開關量輸入（DI）	8路；可選外部有源或外部無源（提供24VDC內部激勵）
	繼電器輸出（RO)	4路
	光耦輸出（DO）	2路
顯示	液晶顯示	中/英文彩屏顯示，顯示測量值、諧波棒圖、矢量圖、時間記錄、I/O狀態、ITIC曲線等，分辨率640x480
通信	RS-485 通信口	2個, 2400 ~38400bps, Modbus RTU規約
通信	以太網口	1個，Modbus TCP/IEC 61850（可選）;支持Ethernet Gateway
對時	軟件對時	SNTP網絡、Modbus
對時	硬件對時	IRIG-B信號、PPS秒脈沖
