箱變測控裝置AHXHZN-CK
關鍵詞：
光伏發電
所屬分類：
詳細描述
1.概述
目前光伏發電等新能源產業正蓬勃發展,相應的二次設備也在適應一次設備的需求而日趨完備和完善。
光電、風電電站中大量使用箱式變壓器,其特點是-般高壓側電壓等級為35kV 低壓400V、高壓側不裝設斷路器僅設
熔斷器;低壓側設負荷開關自帶保護功能。為了監測箱變運行狀況,需要配置一種能夠采集箱變實時運行狀態的裝置,其可以采集運行電流、電壓、各種位置信號以及箱變內其它智能設備(比如光伏電站逆變器等)的的通訊數據,然后以通訊的方式將數據上傳。這種應用需求明顯有別于傳統電站的“測控裝置" ,通常稱為“箱變測控"。
本公司作為專業從事電力自動化裝置研發、生產、銷售的廠家,針對光伏、風電電站箱式變壓器對測控的需求,開發了專用于箱式變的測控裝置。
本測控裝置是一種智能測控裝置,它通過采集運行設備的電壓、電流等電氣參數以及PT100 熱電偶信號、4~20mA 直流信號、開關位置狀態信號,集電監測、保護、控制、通訊等功能于一體,為箱變測控提供完整解決方案。
裝置功能強大、結構緊湊、經濟實用,不僅可以應用在光電、風電電站也可廣泛應用于傳統行業。
2、產品特點
◎嵌入式軟件采用RTOS實時多任務操作系統
測控裝置需要完成電運行實時參數的監測、保護、控制、通訊等多種功能,如果沒有實時多任務操作系統的支持，可靠、全面、準確、及時完成上述功能幾乎是不可能完成的任務。
實時多任務操作系統的應用,能夠合理而有效地利用CUP資源,提高了裝置的整體可靠性、實時性及穩定性。
◎強大的通訊能力
◆通訊協議標準化、多樣化
內置:Modbus. IEC61850、 IEC870-5-101. 103等多種通信規約,極大地方便了與各種通信網絡的連接。
◆通訊接口豐富
裝置配置現場總線及光通訊接口,適應各種應用場合的需求。
◆靈活的參數設置
設計上尊崇以人為本的人性化設計理念.不僅人機界面簡潔明了易于使用,更重要的是在功能上使其盡可能廣泛地適用各種不同要求的場合;人機界面全漢字化,擯棄"控制字"等繁瑣、不易操作的顯示模式。
◎可編程
裝置具有邏輯編程功能,使得裝置的適用性和靈活性大大提高。對于現場非常規要求,編程功能具有很重要的現實意義。
◎彩色化顯示界面
裝置的人機界面采用320x240 點陣的真彩顯示器,使得顯示界面更加便于觀察、悅目。
◎優良的電磁兼容特性
裝置具有優良的電磁兼容特性,使得其在嚴酷的使用環境下仍具有極高的可靠性。
3、裝置型號與功能對照表
| 分類 | 序號 | 內容 | ANSI 碼 | 型號 | ||
| S392MC | S393MC | S394MC | ||||
| 硬件接口 | 1 | 交流電壓 | 1組 （A、B、C三相） | 1組 （A、B、C 三相） | 2組 （各A、B、C三相） | |
| 2 | 交流電流 | 1組 （A、B、C三相） | 1組 （A、B、C 三相） | 2組 （各A、B、C三相） | ||
| 3 | 開入量（DI） | 16路 | 18路 | 18路 | ||
| 4 | 開出量（DO ） | 2路 | 6路 | 6路 | ||
| 5 | PT100熱電偶接入 | 1路（。） | 2路（。） | 1路（。） | ||
| 6 | 直流接入（4~20mA或 0~5V） | 1路（。） | 2路（。） | 1 路（。） | ||
| 測量量 | 1 | 相電流/零序電流 | • | ? | • | |
| 2 | 相/線/零序電壓 | • | • | • | ||
| 3 | 有功、無功、視在功率 | • | • | • | ||
| 4 | 功率因數 | • | • | • | ||
| 5 | 頻率 | • | • | • | ||
| 6 | 正反向有功、無功電能 | • | ? | • | ||
| 7 | 故障錄波 | • | • | • | ||
| 諧波分析 | • | • | • | |||
| 保護 | 1 | 相電流 | 50/51 | 1 | 4 | 4 |
| 2 | 零序過流 | 50N/51N | 1 | 4 | 4 | |
| 3 | 低電壓 | 27/27S | 1 | 2 | 2 | |
| 4 | 過電壓 | 59 | 1 | 2 | 2 | |
| 5 | 非電量（瓦斯、溫度等） | 26/63 | • | • | • | |
| 控制 | 1 | 遙控 | • | • | • | |
| 2 | CT/PT斷線閉鎖 | • | • | • | ||
| 3 | 邏輯編程 | 4段方程式 | 4段方程式 | |||
| 記錄 | 1 | 事件記錄 | • | • | • | |
| 2 | 裝置運行時間 | ? | • | • | ||
| 通訊 接口 | 1 | RS485通訊口 | 2路 | 8路 | 8路 | |
| 2 | 以太網口 | 2路 | 4路 | 4路 | ||
| 3 | 光通訊口 | 2路 | 2路 | |||
| 裝置結構 | V-l | V-l | V-1 | |||
說明:表中數字表示測量通道的路數.輸出接點的對數和邏輯方程式的個數;●標準配置;o選擇配置(訂貨時說明)。
4、主要性能、功能簡介
◎數據采集通道技術參數
| 序號 | 變量 | 釆集范圍 | 備注 |
| 1 | 交流電流 | CT二次側電流；標稱5A或1A | 5A、1A自適應 |
| 2 | 交流電壓 | AC100V ;或 690V、 400V | 訂貨時注明 |
| 3 | 直流量 | 直流電流0、4~20mA ;直流電壓。0~5V | 訂貨時注明 |
| 4 | 開入量 | 干接點，外部電源220V或110V（交直流兩用）或自產電源. | |設討時區分 |
| 5 | 繼電器出口 | 8A ,純阻性負載。 |
| 序號 | 測量量 | 測量范圍 | 測量精度 | 備注 |
| 1 | 視在功率 | 9999MVA | 0.5% | |
| 2 | 有功功率 | 9999MW | 0.5% | |
| 3 | 無功功率 | 9999MVar | 0.5% | |
| 4 | 功率因數 | -1~+ 1 | 0.5% | 正值表示感性負載、負值表示容性負載. |
| 5 | 頻率 | 50±10HZ | 0.01HZ | |
| 6 | 有功電度 | 2.1x109 kW.h | 0.5級 | 正反向分別累計 |
| 7 | 無功電度 | 2.1x109 kVar.h | 0.5級 | 正反向分別累計 |
| 8 | 諧波分析 | 三相電流、電壓 | 0.5% | 分析1~31次諧波 |
| 9 | 故障錄波 | 52個周波 | 0.5% | 可累計記錄3次 |
◎控制功能
| 功能 | 介紹 |
| 遙控 | 遙控是指由監控系統（后臺）發出跳閘/合閘命令，經通訊到達保護裝置，再經軟硬件校核無誤后保護的跳閘/合閘接點動作，完成遙控操作。 |
| CT/PT 斷線閉鎖 | 斷線閉鎖指當PT或CT的一相或幾相出現斷線情況時，保護程序對可能誤判的保護功能閉鎖，防止 不正確的保護動作發生。 當保護判斷出現斷線時，默認閉鎖相關的保護功能，如果用戶有特殊考慮，也可以選擇是否閉鎖或 不完全閉鎖（只報警不動作)這些選擇均在參數設置里完成，不需要修改保護程序。 |
| 邏輯編程 |
邏輯編程以邏輯方程式的形式體現。 |
◎通訊功能
裝置設置有RS485通訊接口,采用MODBUS通信規約、IEC60870-5-103/104 通信規約可選,可以方便的接入光伏機主控系統或升壓站監控系統,同時裝置還可選配設置以太網通訊口.可外接交換機組成自愈式環形光纖以太網,保證了在惡劣條件下電場的通訊需求,通信規約采用IEC60870-5-103/104。
整個通信網絡可以方便的實現箱變信息實時監控。
為接入其它智能設備,裝置提供了多路RS485接口與其它智能設備進行通訊、規約轉換,可以實現后臺對逆變器、匯流箱等裝置的數據采集功能。
同時裝置提供光纖接口支持自愈光纖以太環網。
| 型號 | S392MC | S393MA/S394MC | |
| 通訊接口 | RS485通訊口 | 2 路:MODBUS. IEC60870-5-103 等協議 | 8路：支持多路其它設備規約接入及轉換 |
| 以太網口 | 2 路:IEC60870-5-103/104 等協議可選 | 4 路:IEC60870-5-103/104 協議可選 | |
| 光通訊口 | 2路：光纖接口 10/100Base-FX （光口），單模、多 ?？蛇x，光口類型：標準SC接口，支持自愈光纖以 太環網。 |
◎硬件
采用美國半導體公司(ADD) Blackfin系列嵌入式微處理器, 32位RISC結構,運算速度180 MIPS ;
超大容量SDRAM、Flash ROM以及RAMTRON鐵電存儲器,可記錄復雜故障情況下的事件信息。
◎軟件
嵌入式操作系統Linux2.4 ;具備數據匯總計算以及模擬設備通訊等功能;在線監視上下行報文,實時數據;
具備重要數據存儲的功能; WatchDog功能;實時時鐘。
◎功能
◆遙測采集量通訊 ◆SOE事件記錄 ◆遙控/調操作 ◆遙信采集量通訊
◆智能設備復歸 ◆校時 ◆電度采集量通訊, ◆裝置事件紀錄
◎技術指標
◆通訊協議:
IEC870-5-101遠動傳送協議
IEC870-5-103保護信息傳送協議
DL645部頒協議
IEC870-5-102電度傳送協議
MODBUS
DNP3.0
SC1801 6.0
DL451/91(CDT)
以上所有協議均可靈活地配置成主/從模
式,另可方便地定制各種規約。
◆可靠性指標:
系統可用率: 99.98%
系統MTBF : 80000小時
◆實時性指標:
全數據上送時間:由主站及通訊協議決定, -般1秒~ 1分鐘之間
遙測越死區傳送時間: <1 秒
遙信變位傳送時間: <1秒
故障事件傳送時間: <1 秒
SOE傳送時間:由主站及通訊協議決定，-般1秒~ 30秒之間
遙控響應時間: <2秒
遙調響應時間: <2秒
定值傳送時間: <3秒
◆通訊通道及介質類型
屏蔽雙絞線
超五類通訊線
光纖通道

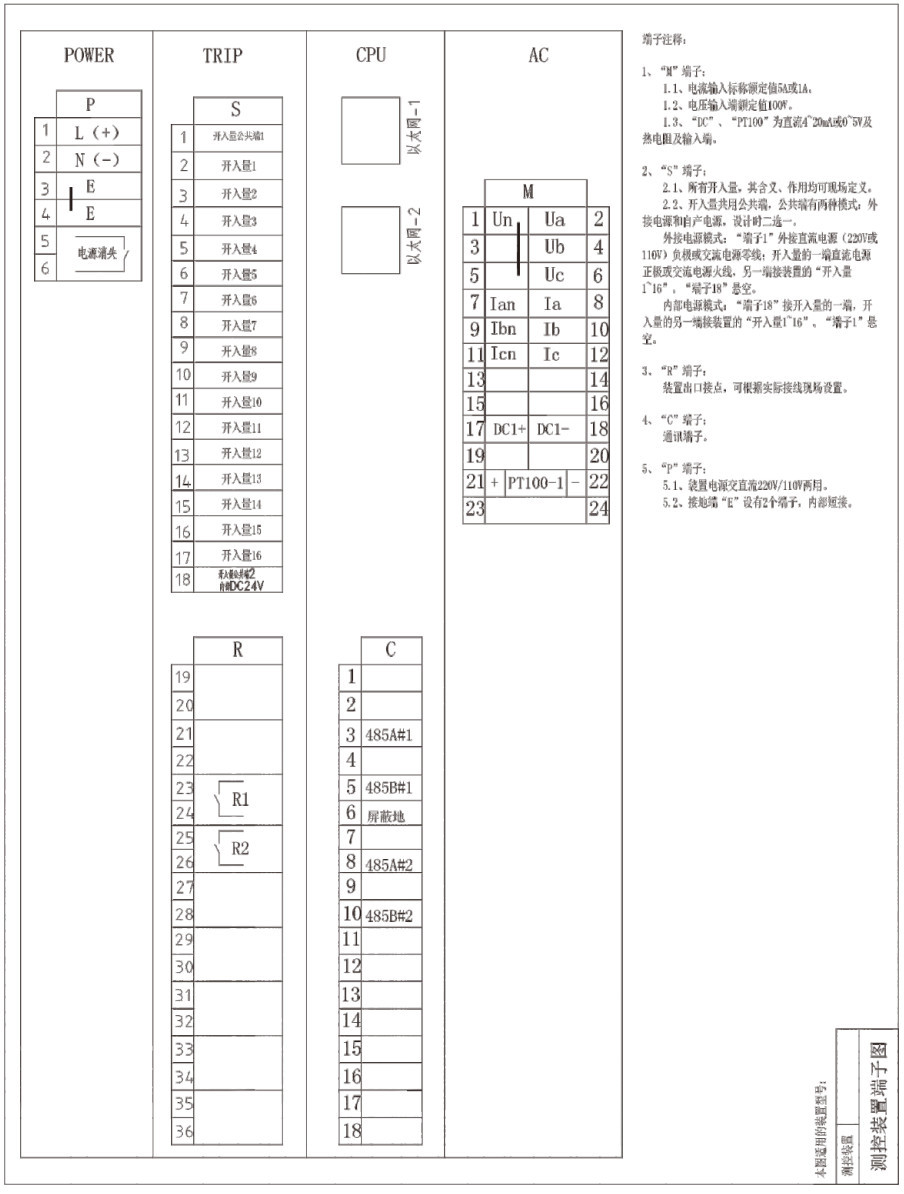

5、裝置端子圖

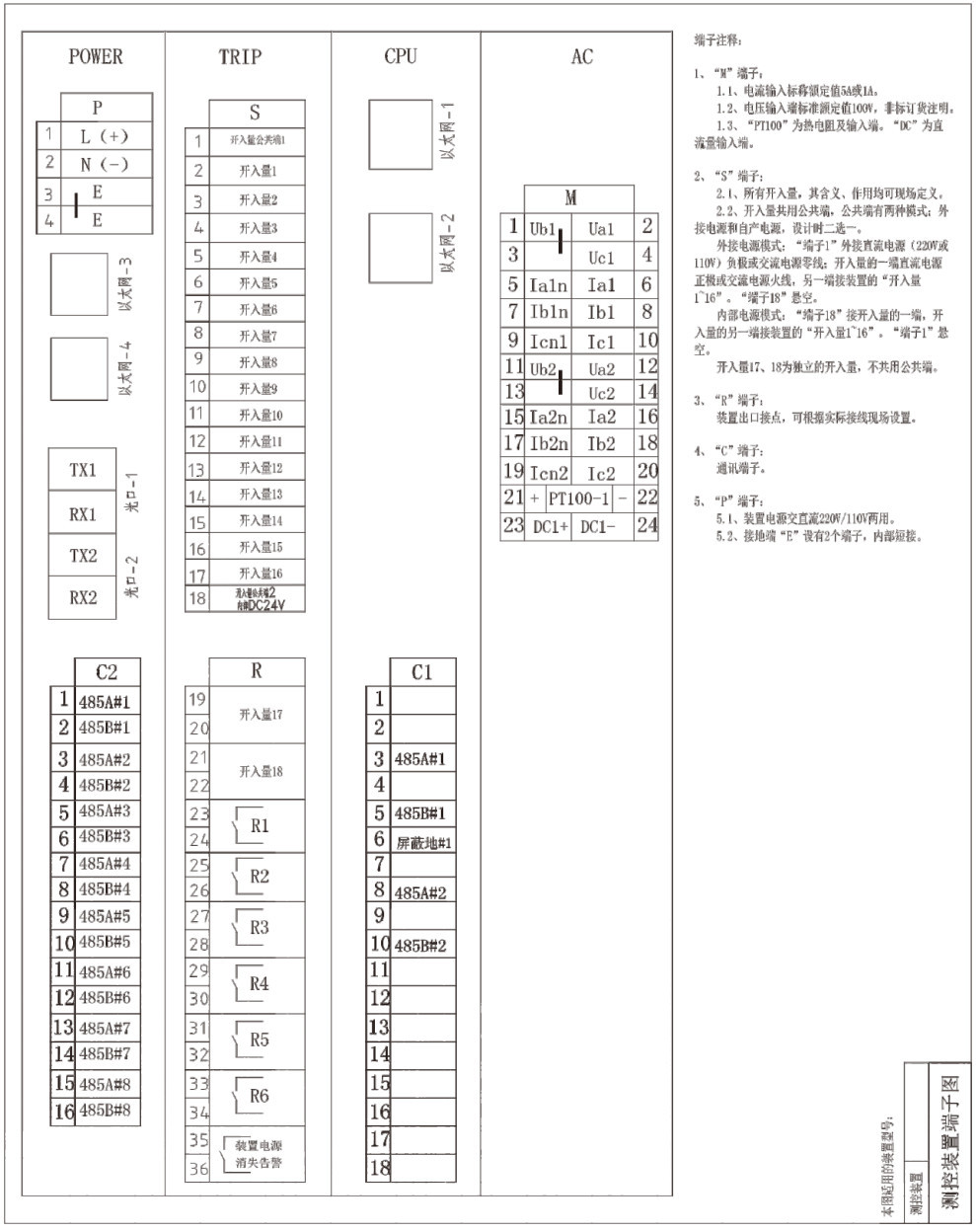

6、裝置端子圖
7、端子圖通訊接口

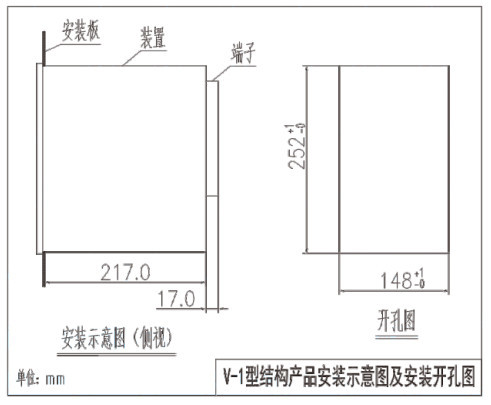

8、安裝孔圈
9.通用技術參數、指標
◎額定參數
采樣參數:
交流電流: 5A或1A,自適應
交流電壓: 100V/ ; 690V ; 400V訂貨時注明
額定頻率: 50Hz或60Hz ,自適應
◆裝置參數:
裝置電源電壓: 85V~264V , AC/DC,自適應
交流電流回路輸入阻抗: < 0.001Ω
功耗: 1A時, <0.001VA; 5A時, <0.025VA
過載能力: 3In,連續; 100In. 1秒
交流電壓回路輸入阻抗: > 100KΩ
過載能力: 240V連續; 500V 1秒
裝置最大功耗: < 16W
◆主要性能指標
絕緣性能
絕緣電阻: 100MΩ
工頻耐壓: 2KV , 1min ; 1.2/50μs沖擊波: 5 KV
濕熱: 40°C、濕度95% ( GB/T 7261-2000 ), 48小時
◆電磁兼容能力
振蕩波抗擾度: IEC60255- 22-1 ( GB/T14598.13-1998 ) IV級
靜電放電抗擾度: IEC60255-22-2 ( GB/T14598.14-1998 ) IV級
射頻電磁場輻射抗擾度: IEC60255-22-3 ( GB/T14598.9-2002 ) IV級
電快速瞬變脈沖群抗擾度: IEC60255-22-4 ( GB/T14598.10-1992) IV級
浪涌抗擾度: IEC60255-22-5 : 2002 IV級
裝置電源瞬時中斷: IEC60255-11 1s
輻射電磁場: IEC60255-22-3 ( GB/T14598.14-1998 ) ?、蠹?10V/M)
傳導發射限值: IEC60255-25 : 2000 ?、蠹?/p>
◆機械性能
振動響應能力: GB/T11287-2000 一級
振動耐久能力: GB/T11287-2000 一級
沖擊響應能力: GB/T14537-1993 一級
沖擊耐久能力: GB/T14537-1993 一級
耐受碰撞能力: GB/T14537-1993 一級
◆環境條件
運行環境溫度: -20°C~ +70*C
運行環境濕度:相對濕度95%以下,機殼表面無凝露
儲存溫度: -25°C~ +75°C;
運行環境介質:無爆炸性物質和導致金屬腐蝕的氣體。
